Изготавливаем и устанавливаем краны мостовые электрические однобалочные подвесные - кран-балки подвесные грузоподъёмностью до 6,3 тонны включительно. Краны сертифицированы на соответствие Техническому регламенту таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования". Простейшие краны продаем без главной балки т. н. кран - кит комплектом.

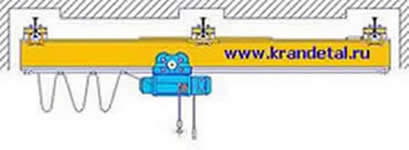

Кран однопролетный (двухопорный) Кран двухпролетный (трехопорный)
цена закзать цена заказать
кран однопролетный кран двухпролетный
Обычно применяют в зданиях пролетом до 18 метров Применяется в зданиях пролетом 24 и 30 метров
опросный лист на однопролетный кран опросный лист на двухпролетный кран

Краны обладают малой строительной высотой - зазор между главной и подкрановой балками 20 - 30 мм. Применение комбинированной главной балки позволяет вынести часть сечения вверх в пространство между подкрановыми балками - выигрыш в строительной высоте ещё более существенный. Для крана длиной до 17 м грузоподъёмностью 5 т разница составляет 200 мм.

кран с пролетной балкой обычного сечения пролетная балка с малой строительной высотой
подвесной кран со стандартной проленой балкой кран подвесной с малой сторительной высотой

Особая конструкция плавающей опоры позволяет устанавливать раскосы по обеим сторонам крана - сохраняется геометрия при пуске и остановке, кран двигается без перекосов и забеганий. Приводы - монорельсовые тележки имеют четырехколесную схему, подвешиваются шарнирно. Снижается нагрузка на нижнюю полку подкрановой балки, отсутствуют повышенные нагрузки на подшипники и оси колес, полку подкрановой балки в участках, где плоскости колес и нижней полки балки не совпадают, гарантирован надежный контакт приводных колес с поверхностью качения балки. Краны оснащаются резиновыми отбойниками.

Болгарская монорельсовая тележка плавающая опора резиновый отбойник/ буфер
монорельсовая тележка КМ10 монорельсовая тележка на шарнирной подвеске резиновый отбойник повесного крана

Конструкция крана позволяет использовать приводные тележки разных производителей, что значительно расширяет коммерческие возможности, баланс цена - качество может максимально соответствовать пожеланиям заказчика. Перейдя по ссылкам можно ознакомиться с актуальными ценами на однопролетные краны.

Болгарские монорельсовые тележки   тележки производства Крандеталь.   Китайские тележки CD
Блогарские монорельсовые тележки с тормозом   монорельсовые тележки производства Крандеталь   монорельсовая тележка Китайского производства
Электродвигатели с нормально замкнутым тормозом. Простейшая надёжная конструкция для исключения торможения противотоком.

Редукторы серийные двухступенчатые. Электродвигатели АДМ без тормоза.

Холостая двухколесная. Не используем в связи со заначительным удорожанием и невысоким качеством.

Обычно комплектуем краны канатным тельферами типа VAT производства Элмот Болгария. Для поддержки своих клиентов постоянно держим на складе наиболее востребованные запчасти. Краны грузоподъёмностью до 2 тонн целесообразно комплектовать цепным тельферами - они легче, меньше габаритами и дешевле.

Для изготовления главных балок кранов применяем двутавровые балки с параллельными гранями полок по СТО АСЧМ 20 - 93. Полка у таких балок шире в сравнении с традиционными монорельсовыми двутаврами - увеличивается жесткость в горизонтальной плоскости. К нижней полке балки приваривается полоса, которая решает две задачи: усиление полки с общим увеличением момента инерции сечения, придание балке отрицательного прогиба - строительного подъёма. Используем традиционные и комбинированные сечения.

Традиционные сечения

Комбинированное сечение
1 2

балка без усиления

балка с усилением от колебаний в горизонтальной плоскости

комбинированное сечение с трубой из швеллера

комбинированное сечение с усилением от колебаний в горизонтальной и вертикальной плоскостях

Использование комбинированного сечения, помимо уменьшения строительной высоты крана, значительно увеличивает жесткость моста в обоих плоскостях, сводит к минимуму амплитуду упругих колебаний, возникающих при пуске и торможении крана, подъёме и опускании груза.

Первоначальная сборка крана осуществляется на болтах. Концевая балка крепится к главной четырьмя болтами класса прочности 5.8, которые несут нагрузку от веса главной балки и тельфера при монтаже и обеспечивают геометрию крана при обкатке. Окончательную жесткость крану придают сварные швы, наложенные по наружным линиям касания главной балки с концевыми. Швы накладываются на смонтированном и обкатанном кране. Во избежание подрезов, начало и конец сварного шва располагаются в 10 мм от кромки балки. Сварное соединение позволяет исключить нагрузку на болты. В основном конструкция кранов предусматривает дальнейшую установку раскосов.

Основные параметры и технические характеристики базовой конструкции:

  • Питание – трехфазный ток напряжением 380 В частотой 50 Гц, напряжение в цепи управления 380 В.
  • Допускается эксплуатация крана при температуре от + 40 до - 20° С.
  • Электрооборудование выполнено с IP54.
  • Кран управляется с пола посредством 6 кнопочного пульта, опция - управление по радиоканалу.
  • Скорость передвижения крана 20 м/мин, опция - частотный преобразователь Altivar 312 : скорость 30-40 м/мин, двухскоростной режим, плавный пуск и остановка; в комплекте с тормозным резистором динамическое торможение.
система управления по радиоканалу Телекран частотный преобразователь с тормозным резистором

Подкрановые пути по Серии 1.426.2-6 «Балки путей подвесного транспорта».
