Изготавливаем и устанавливаем краны мостовые электрические опорные с управлением с пола – кран-балки опорные грузоподъёмностью до 10 тонн включительно, пролетом до 18 метров. Краны сертифицированы на соответствие Техническому регламенту таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования". Перед отправкой потребителю проходят контрольную сборку. Простейшие краны продаем без главной балки т. н. кран - кит комплектом.

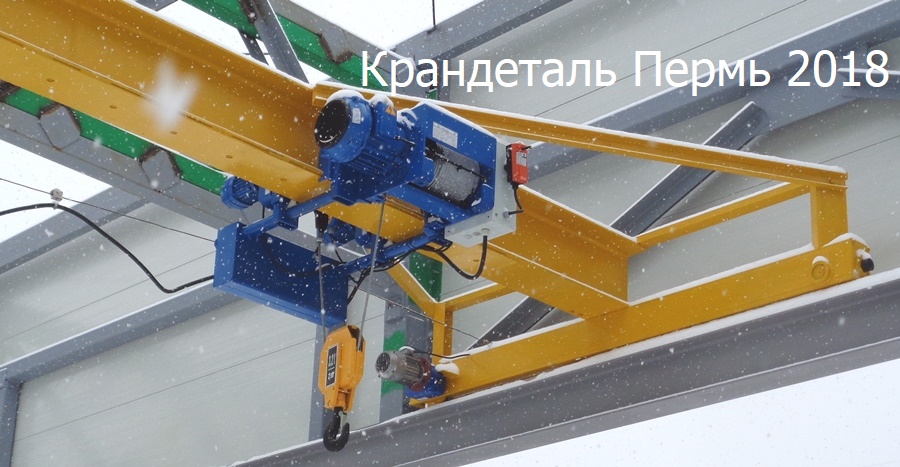

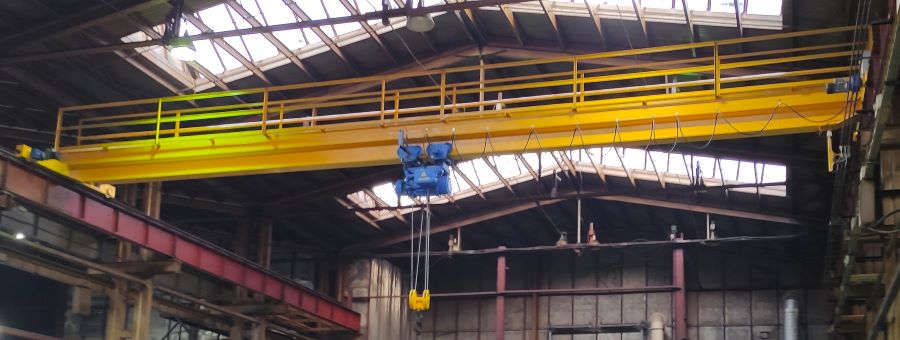

Однобалочный - кран-балка опорная   Двубалочный кран с управлением с пола
цена заказать   цена заказать
кран опорный однобалочный с тельфером с пониженной строительной высотой   кран опорный двубалочный 5 т
стандартная конструкция, можно оснастить тельфером с пониженной строительной высотой

позволяет максимально увеличить высоту подъёма груза в здании с низкими потолками, уменьшить высоту нового здания
опросный лист однобалочный кран фото   опросный лист двубалочный кран

При ограниченной высоте здания или помещения двубалочный кран с тельфером на опорной двухрельсовой тележке позволяет увеличить высоту подъёма груза на 500 - 700 мм, больше чем при использовании тельфера с пониженной строительной высотой. Имеется возможность располагать часть сечения главной балки сбоку от концевой - просаживать. Обычно нижняя полка главной балки опускается до уровня нижней поверхности концевой балки для удобства сварки.

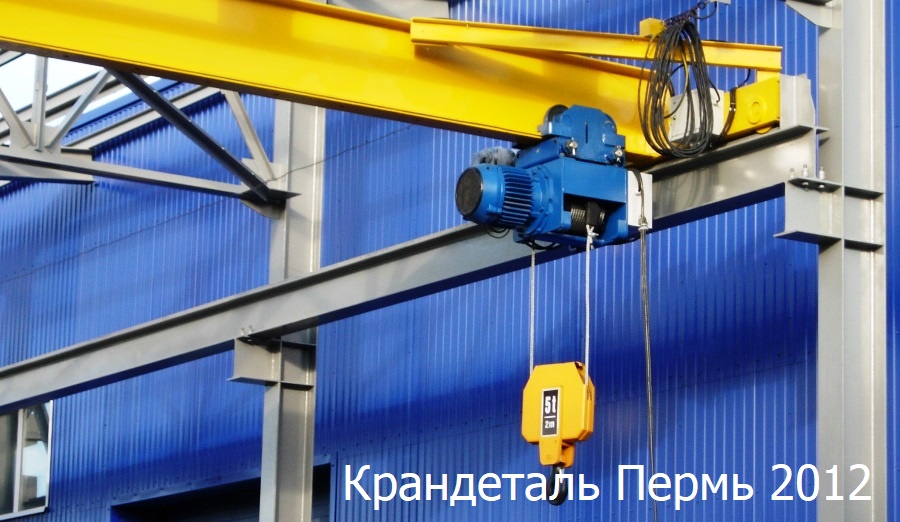

Опорный кран с просаженной относительно концевой главной балкой
из-за отсутствия пространства между рельсом и перекрытием   ввиду особенности конструкции пролетной балки - комбированное сечение
главная балка крана просажена из-за отсутствия пространства по высоте   сборка крана с комбинированной балкой

В качестве приводов используем редукторы с полым исходящим валом, которые насаживаются на свободный конец вала ведущего колеса. Схема установки мотор-редукторов раздельная - по два на кран. Предлагаем три варианта комплектации мотор-редукторами. Типоразмер редуктора проще оценить по диаметру исходящего вала.

мотор-редуктор ТР болария

редуктор червячный
Мотор-редукторы ТР с электродвигателями с коническим ротором встроенным тормозом серии АК - тормоз нормально замкнутый

Редукторы ТР в комплекте с отечественными электродвигателями АДМ с частотным преобразователем и тормозным резистором - торможение динамическое

Червячные редукторы NMRV в комплекте с отечественными электродвигателями АДМ для коротких путей. Торможение за счет червячной пары

Предлагается следующее соотвествие между параметрами кранов и комплектацией мотор-редукторами по типу, размеру и мощности:

Г/п крана, т Ø поверхности качения колеса, мм Цилиндрический редуктор ТР Червячный редуктор NMRV Суммарная мощность электродвигателей, кВт
Размер Ø вала, мм Передаточное число Размер Ø вала, мм Передаточное число
1,0 - 3,2 160 1160 30 33 063 25 30 0,75
3,2 - 5,0 190 1200 35 41 075 28 40 1,1
5.0 - 10,0 220 1250 40 46 090 35 40 2,2
10 и выше 240 1315 50 51 *для коротких путей 3/4,4

Реактивный момент от редуктора на кронштейн крепления концевой балки передается через упругий элемент, благодаря чему пуск и остановка кранов происходят без толчков и ударов. Отсутствуют знакопеременные нагрузки приводящие к усталостному излому вала, характерные для жестких креплений. У болгарских мотор-редукторов в трансмиссии присутствует дополнительный упругий элемент – муфта между электродвигателем и редуктором - плавность хода превосходная.

резиновые втулки для амортизации толчков и ударов полумуфта на валу электродвигателя АК полумуфта с упругим телом на валу редуктора ТР
резиновые втулки для компенсации толчков и ударов полумуфта на электродвигателе полумуфта на входящем валу редуктора с упругим элементом

Обычно комплектуем краны канатным тельферами типа VAT производства Элмот Болгария. Для поддержки своих клиентов постоянно держим на складе наиболее востребованные запчасти. Краны грузоподъёмностью до 2 тонн целесообразно комплектовать цепным тельферами - они легче и меньше габаритами.

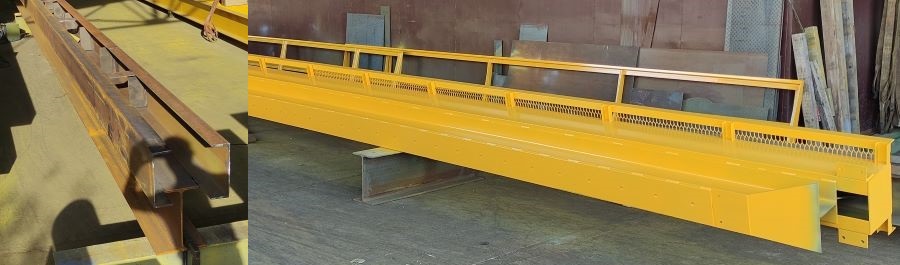

Для изготовления главных балок кранов применяем двутавровые балки с параллельными гранями полок по СТО АСЧМ 20 - 93. Полка у таких балок шире в сравнении с традиционными монорельсовыми двутаврами - увеличивается жесткость в горизонтальной плоскости. К нижней полке балки приваривается полоса, которая решает две задачи: усиление полки с общим увеличением момента инерции сечения, придание балке отрицательного прогиба - строительного подъёма. Для двубалочных кранов применяем широкополочные двутавры, для однобалочных кранов используем традиционные и комбинированные сечения:

Традиционные сечения

Комбинированное сечение
1 2

балка без усиления

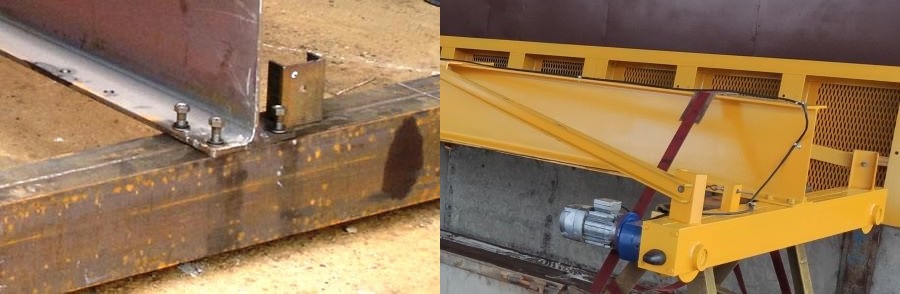

Первоначальная сборка крана осуществляется на болтах. Концевая балка крепится к главной четырьмя болтами класса прочности 5.8, которые несут нагрузку от веса концевых балок при монтаже и обеспечивают геометрию крана при обкатке. Окончательную жесткость крану придают сварные швы, наложенные по контуру касания главной балки с концевыми. Швы накладываются на смонтированном и обкатанном кране. Во избежание подрезов, начало и конец сварного шва располагаются в 10 мм от кромки балки. Сварное соединение позволяет исключить нагрузку на болты. В основном конструкция кранов предусматривает дальнейшую установку раскосов.

Основные параметры и технические характеристики базовой конструкции:

  • Питание – трехфазный ток напряжением 380 В частотой 50 Гц, напряжение в цепи управления 380 В.
  • Допускается эксплуатация крана при температуре от + 40 до - 20° С.
  • Электрооборудование выполнено с IP54.
  • Кран управляется с пола посредством 6 кнопочного пульта, опция - управление по радиоканалу.
  • Скорость передвижения крана 20 м/мин, опция - частотный преобразователь Altivar 312 : скорость 30-40 м/мин, двухскоростной режим, плавный пуск и остановка; в комплекте с тормозным резистором динамическое торможение.
система управления по радиоканалу Телекран частотный преобразователь с тормозным резистором

Подкрановые пути до 5 т балка 30Ш направляющая: по ГОСТ рельс Р24, по Серии квадрат 50*50. До 10 т балка 40-50Ш, направляющая квадрат или рельс с головкой 70-75 мм.
